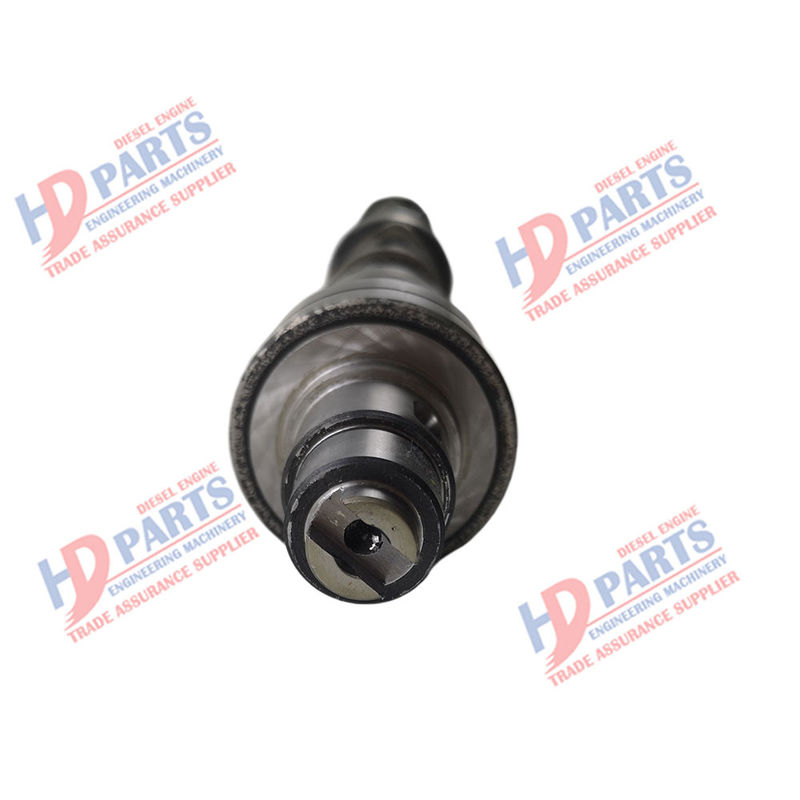

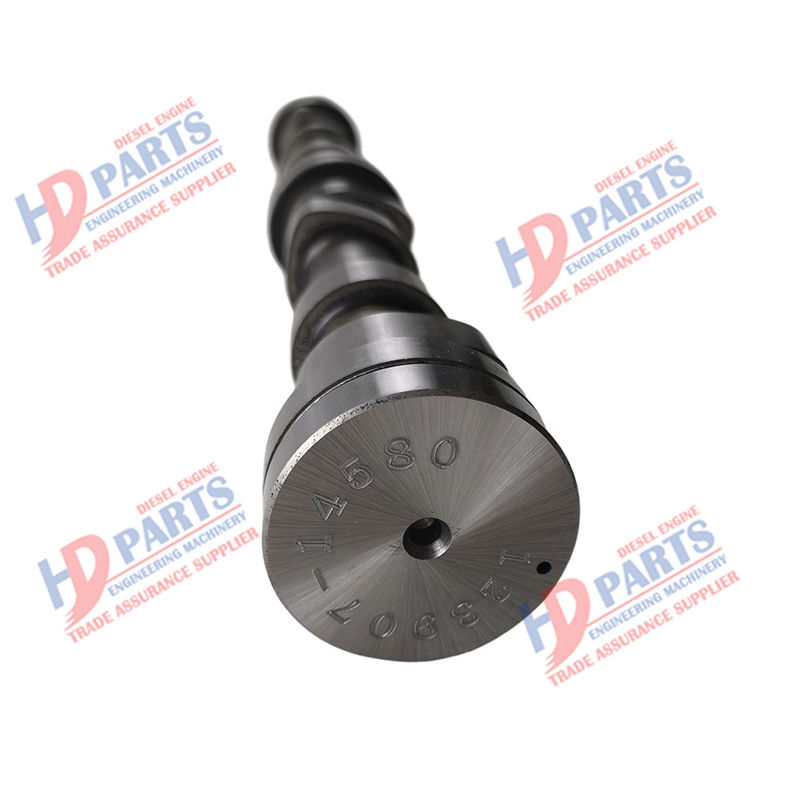

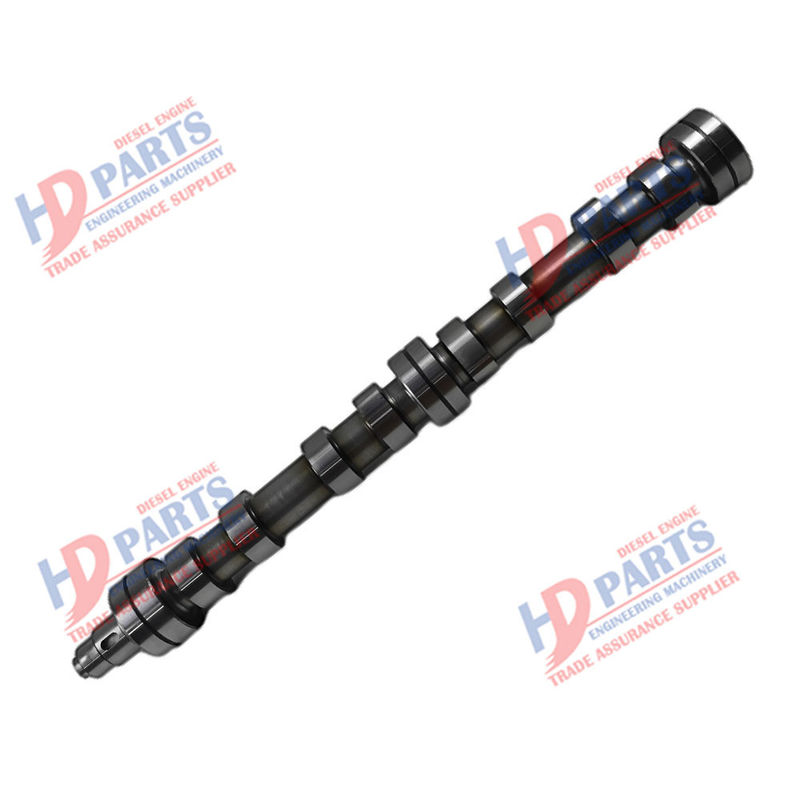

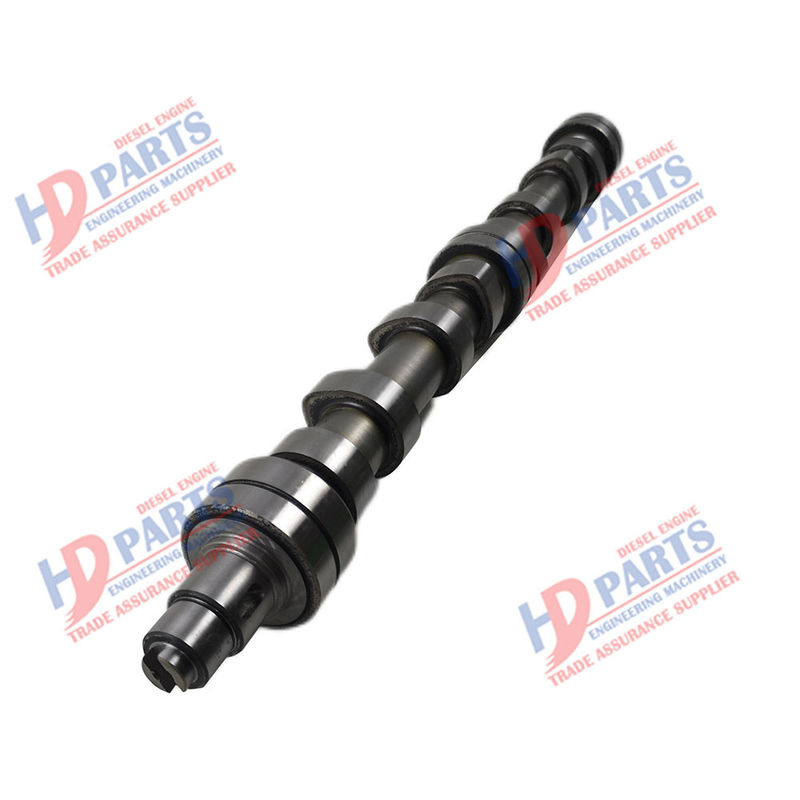

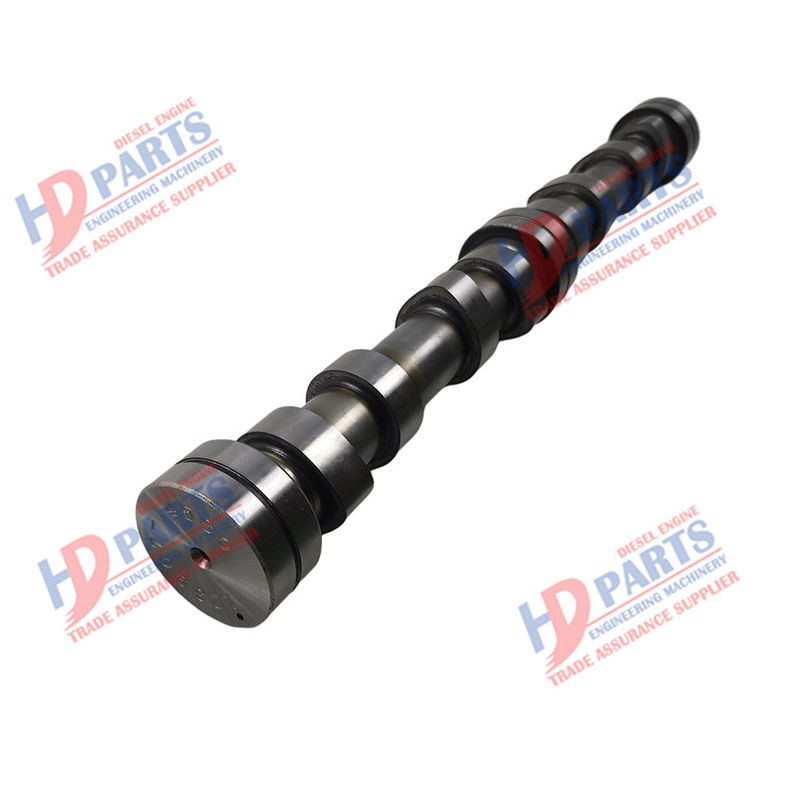

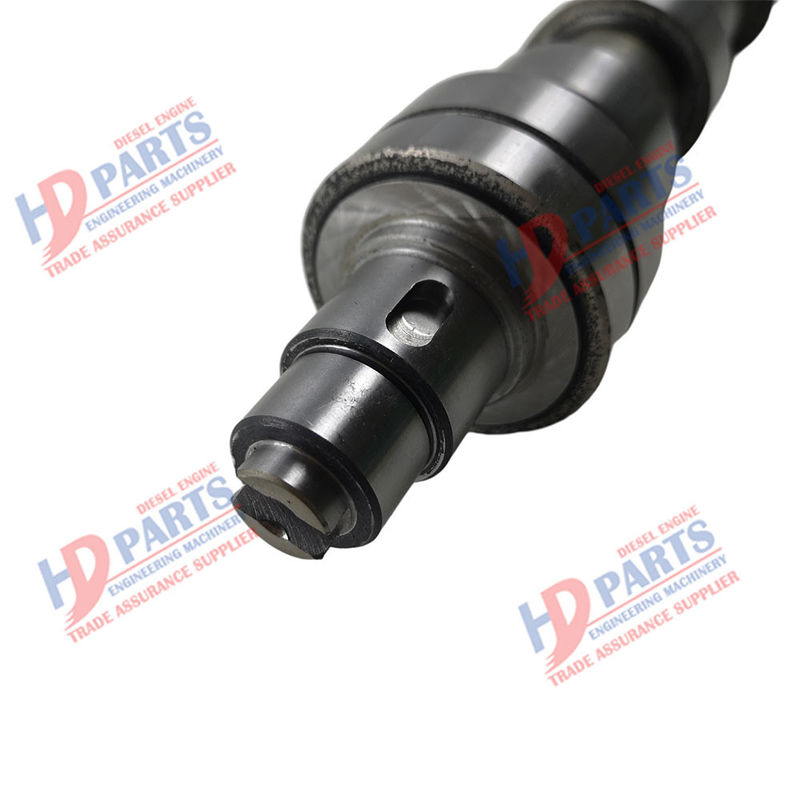

4TNV106 4TNE106 4D106 YANMAR Części do silników Diesla 123907-14580

W przypadku skręcania wału ekscentrycznego podejmuje się środki, głównie przy zaciszaniu, w celu wyrównania osi części ekscentrycznej do obróbki z osią węgla obrotowego [1].

1. Ogólnie rzecz biorąc, cztery szczęki są używane do zaciskania ekscentrycznych części roboczych z małą ilością i niską precyzją.najpierw narysować linię na kawałkuMa on narysować ekscentryczny okrąg i zapewnić poziome i pionowe linie poprzeczne, aby określić jego położenie w czterech szczękach według tych linii.

2W przypadku obróbki egzcentrycznych części o małej ekscentryczności (e ≤ 5-6 mm) i krótkiej długości, ale dużej liczby egzcentrycznych części, do obróbki można użyć trójczaszkowego samocentrującego koła.Przy skręcieNastępnie zaciska się ją na trójczaszkowym czaku, a na jednej szczęce umieszcza się uszczelkę, aby przedmiot był ekscentryczny do obrotu.Grubość podkładki można obliczyć według następującego wzoru:. X = 1,5e × (1-e/2d) (x = grubość uszczelnienia; e = ekscentryczność przedmiotu; d = średnica zacisanej części trzech pazurów) Podczas rzeczywistego obracaniaw wyniku odchylenia między pozycją styku długich pazur i obrabiarką, do deformacji po zaciszaniu uszczelnienia gleby dodaje się stałą korekcyjną. X real=x+1,5 △ e (x real=rzeczywista grubość uszczelnienia; x = obliczona grubość;△ e = zmierzony błąd ekscentryczności po badaniu)

3. Obrót ekscentrycznego obrabialnika na podwójnym kołowisku Ta metoda polega na zaciszaniu kołowiska samocentryzującego się trzema szczękami na czterech szczękach jednoczynnych kołowiskach do wyrównania,a następnie przenieść ekscentryczną odległość do zaciskaniaW przyszłości można obrócić ekscentryczny element obrabiany poprzez zaciskanie elementu obrabianego na trójczaszkowym, samocentryfikującym się chuckie.Podczas przesuwania pozycji trzy szczęki chuck, najpierw zacisnąć wał optyczny w trójczaszkowej samocentryzującej chuck, użyć wskaźnika tarczy do określenia ekscentryczności,i wreszcie określić położenie trzy szczęki chuck w cztery szczęki chuck.

4W przypadku obrotu ekscentrycznego obrabialnika pomiędzy dwoma palcami, ekscentryczny obrabialnik o długiej długości można zacisnąć między dwoma palcami do obrotu.i element roboczy może być napędzany do obrotu za pomocą zacisk serca kurczaka. środek obu końców ekscentrycznego obrabialnika przetwarzany między dwoma palcami, a ekscentryczne otwór środkowy jest zazwyczaj przetwarzany na maszynie do wiercenia,ponieważ trudno jest zapewnić centrum obu końców na maszynie, a kierunek ekscentrycznej dziury środkowej jest spójny i równoległy.

5. Ekscentryczny chuck ekscentryczny chuck ekscentryczne dostosowanie odległości jest wygodne, wszechstronność, wysoka precyzja jest bardziej idealnym narzędziem ekscentrycznym.

6W specjalnym urządzeniu, ekscentryczny przedmiot można obrócić na specjalnym urządzeniu, gdy długość obróbki jest krótka, precyzja jest wysoka i liczba ekscentrycznych przedmiotów jest bardzo duża.

7W rzeczywistym przetwarzaniu ekscentrycznych części roboczych o dużej ekscentryczności i niskim wymaganiach precyzyjnych podsumowuje się inną metodę zaciskania, a mianowicie trójczaszkowe wiercenie plus zaciszanie uszczelnienia.To znaczy..., gdy trzy szczęki samocentryzacji górnej szczęki, najpierw zainstalować pierwszą szczękę, a następnie delikatnie przesunąć kolę, tak, że końcowy śrubę kolę obraca się około jednego lub dwóch obrotów,i następnie zainstalować drugą i trzecią szczękę, tak aby trzy szczęki kołnierza naturalnie tworzyły ekscentryczność. Ponieważ ekscentryczność nie jest regulowana, do jej regulowania należy dodać obudowy.wygodne i szybkie, ale wadą jest to, że dokładność pozycjonowania nie jest wysoka.
