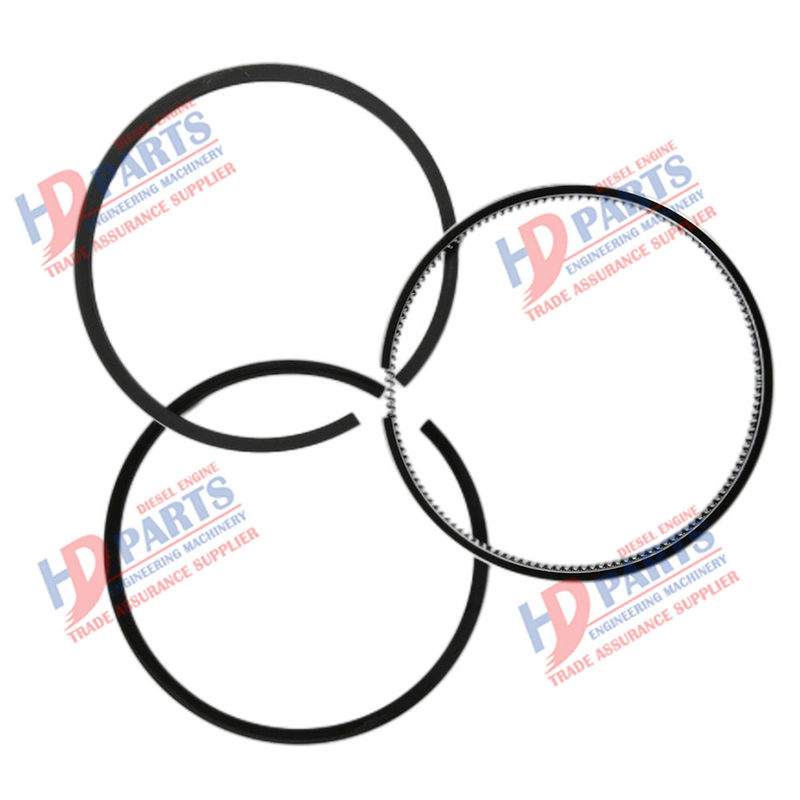

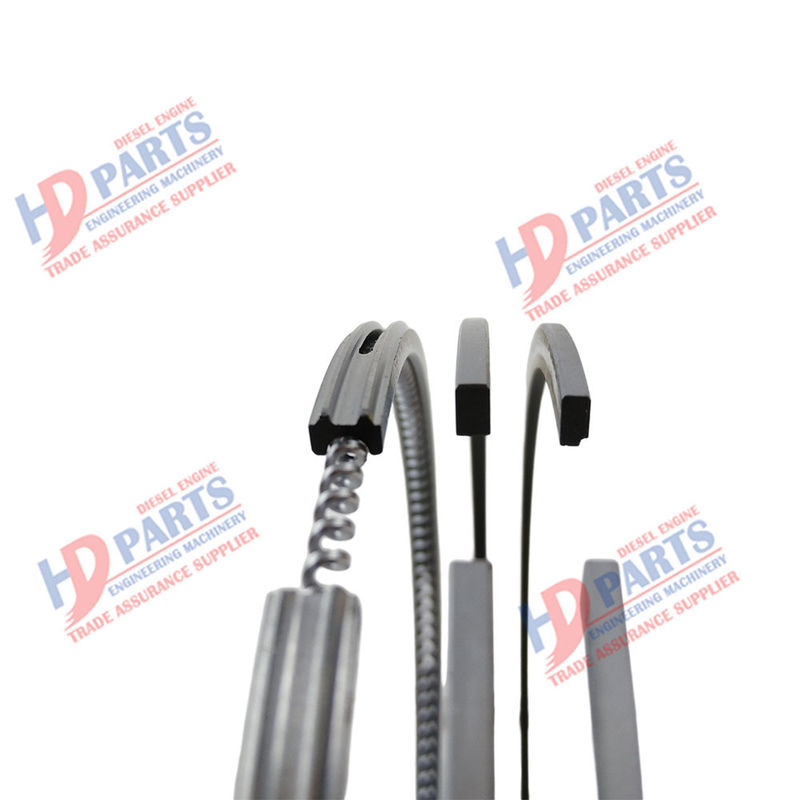

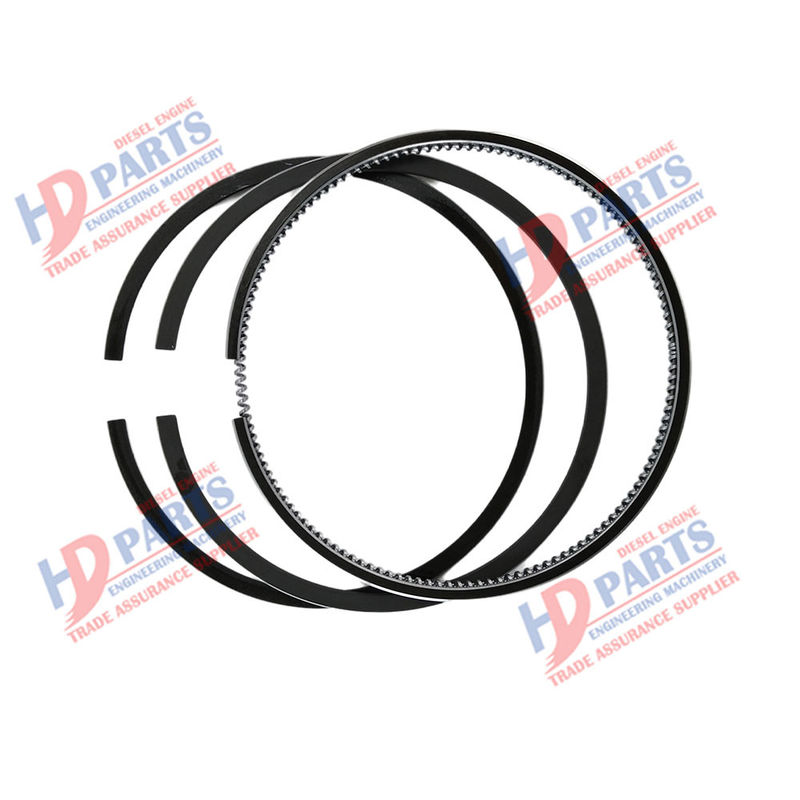

W04D Pierścień tłokowy 13011-3950 Nadaje się do części silników wysokoprężnych HINO

Podczas montażu pierścienia tłokowego należy zwrócić uwagę na:

1) Pierścień tłokowy należy zainstalować w tulei cylindrowej, a na interfejsie powinien być pewien luz otwarcia.

2) Pierścień tłokowy powinien być zainstalowany na tłoku, a rowek pierścienia powinien mieć pewien luz boczny wzdłuż kierunku wysokości.

3) Chromowany pierścień należy zainstalować w pierwszym przejściu, a otwór nie może być skierowany w stronę zagłębienia wirowego na górze tłoka.

4) Otwory każdego pierścienia tłokowego nie mogą być skierowane w stronę otworu sworznia tłokowego, gdy są przesunięte o 120 ℃.

5) Pierścień tłokowy o przekroju stożkowym należy montować stożkową powierzchnią do góry.

6) Zasadniczo podczas montażu pierścienia skrętnego faza lub rowek powinny być skierowane ku górze;Podczas instalowania stożkowego pierścienia zabezpieczającego przed przekręceniem, trzymaj stożkową powierzchnię do góry.

7) Podczas montażu pierścienia kombinowanego najpierw zamontuj pierścień okładziny osiowej, następnie pierścień płaski i pierścień falisty.Na górze i na dole pierścienia falistego należy zainstalować płaski pierścień, a otwory każdego pierścienia należy rozłożyć.

1, naciśnij miedzianą tuleję korbowodu.Podczas montażu miedzianej tulei korbowodu lepiej jest użyć prasy lub imadła i nigdy nie uderzać młotkiem;Otwór olejowy lub rowek olejowy na miedzianej tulei powinien być wyrównany z otworem olejowym na korbowodzie, aby zapewnić jego smarowanie

2, zmontuj tłok i korbowód.Podczas montażu tłoków i korbowodów należy zwrócić uwagę na ich wzajemne położenie i kierunki.

3, umiejętnie zainstaluj sworzeń tłokowy.Sworzeń tłoka i otwór na sworzeń są pasowane z wciskiem.Podczas instalacji umieść tłok w wodzie lub oleju i podgrzej go równomiernie do 90 ℃ ~ 100 ℃.Po wyjęciu ustawić cięgno we właściwym położeniu między otworami gniazda sworznia tłokowego, a następnie włożyć sworzeń tłokowy pokryty olejem do otworu sworznia tłokowego i miedzianą tuleję korbowodu zgodnie z ustalonym kierunkiem

4, Montaż pierścienia tłokowego.Podczas montażu pierścieni tłokowych należy zwrócić uwagę na położenie i kolejność każdego pierścienia.

5, zainstaluj grupę korbowodu.
